화학물질용 수직 캔 모터 펌프
| 원래 장소: | 중국 |
| 브랜드 이름: | RICITE |
| 모델 번호: | LR |
| 최소 주문 수량: | 1개 세트 |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 5-8 작업 데이 |
| 지불 조건: | 전신환,, L/C (신용장) |
| 공급 능력: | 일 당 50개 세트 |
|
상세 정보 |
|||
| 원래 장소 | 중국 | 브랜드 이름 | RICITE |
|---|---|---|---|
| 모델 번호 | LR | 제품 이름: | LR 수직 리버스 서큐레이션 캐드모타폰프 |
| 색상: | 주문 제작된 빨간, 청색 | 흐름: | 300m3/h |
| 승강기: | 110m | 온도: | ~120C (필요에 따라 커스텀아이즈) |
| 힘: | 110 kw | 점착성: | 100 밀리미터 / Ｓ |
| 적용: | 전기 도금한 제약적인 화학적인 석유 | 강조하다: | 수직 캐드모타폰프,캐드모타폰프 300m3/h,수직 캔드 펌프 |
제품 설명

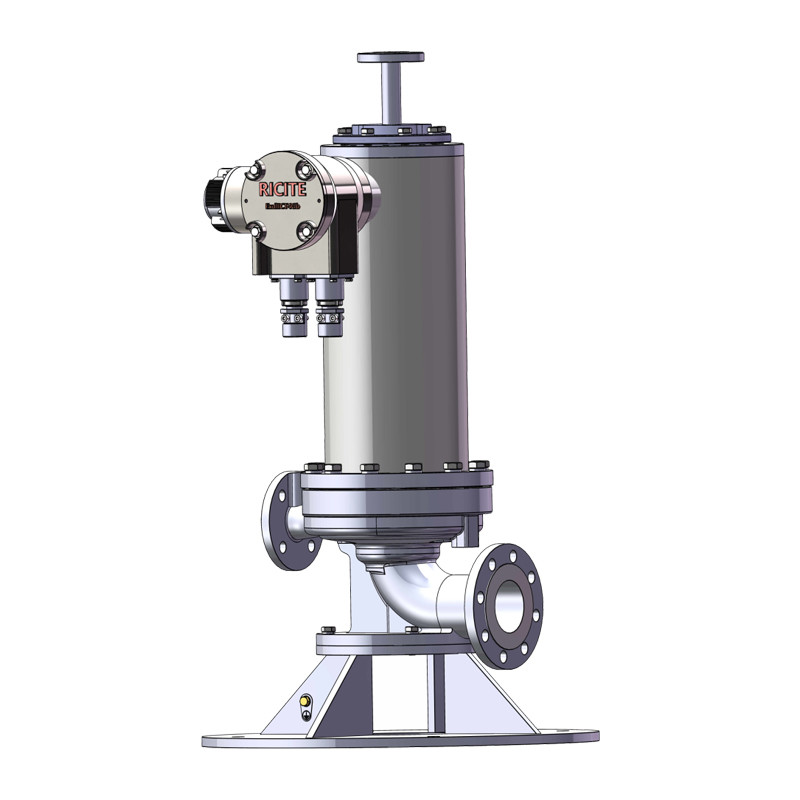

LR 수직 역순환 캔 모터 펌프
설명
캔 모터 펌프는 보호 된 전기 모터와 펌프로 구성되어 있으며 펌프의 회전 샤프트의 전통적인 밀폐 장치를 깨는 밀폐되지 않은 펌프입니다.누출 없이 완벽한 작동을 달성.
일반 원심 펌프의 드라이브는 펌프의 펄러 샤프트와 결합을 통해 전기 샤프트를 연결하기 때문에 펄러와 전기 모터가 함께 회전하고 작동.그러나 보호 된 펌프는 봉쇄되지 않은 펌프이며 펌프와 구동 모터는 펌프 매개체로 가득 찬 압력 용기에 봉쇄됩니다.
이 압력 용기에는 정적 밀폐만 있고 회전 자기장을 공급하고 로터를 구동하기 위해 와이어 그룹이 장착되어 있습니다.이 구조는 전통적인 원심 펌프가 가지고 있는 회전 샤프트 밀폐 장치를 제거, 그래서 완전히 누출 없는 작동을 달성 할 수 있습니다.
역순환형은 쉽게 증발하는 액체를 운반하기에 적합하며, 그 특징은 윤활 및 냉각 경로가 기본형과 반대되는 것입니다.그래서 역순환형이라고 합니다.이 유형의 펌프 자체는 배기가스 밸브가 필요하지 않으며 역순환 파이프 라인은 모터 순환 액체를 액체 입수 탱크의 가스 단계 구역으로 배charge 할 수 있습니다.펌프 및 모터 구멍에 가스가 없도록 보장합니다.이 구조는 LPG, LNG 및 다른 낮은 밀도 쉽게 증발 액체와 같은 낮은 온도 액화 가스 운송에 적합합니다.
장점
(1) 긴 서비스 수명, 높은 서비스 수명을 얻기 위해 실리콘 카바이드 베어링과 결합 된 자동 수압 추진 균형 시스템;
(2) 고효율, 최적화된 모터 설계 및 고효율 수압 연구, 우수한 에너지 효율을 달성;
(3) 높은 신뢰성, 첨단 처리 기술, 첨단 CNC 장비 및 완벽한 테스트로 제품의 성능의 안정성을 보장합니다.
(4) 온라인 모니터링 및 자동 제어 실현을 위해 베어링 마모를 모니터링;
(5) 사고 상황에서도 환경에 대한 안전을 보장하기 위한 2차 밀폐.
특징
캔 모터 펌프는 캔 모터와 펌프로 구성되어 있으며, 스테이터의 내부 표면과 로터의 외부 표면은 얇은 벽이 있는 비자기성 부식 저항 금속으로 덮여 있습니다.그래서 스테터 롤링, 로터 코어는 완전히 분리되어 있기 때문에 운송 액체에 의해 침식되지 않습니다. 또한 릴러는 로터의 샤프트 연장점에 직접 설치됩니다.로터 전체는 운송 액체에 침몰, 회전 부품이 외부로 확장되지 않습니다, 누출이없는 구조이기 때문에 다음과 같은 장점이 있습니다.
(1) 누출이 없으므로 독성, 폭발성, 불화성, 정제, 부식성 액체를 운송하기에 적합합니다.
(2) 완전 밀폐, 그것은 산화되기 쉬운 액체를 운송하기에 적합합니다.
(3) 기계적 인 밀폐가 없으므로 고 시스템 압력 액체, 고 녹기점 액체, 고 온도 액체 및 저 온도 액체를 운송하기에 적합합니다.
(4) 윤활제로 매개체를 사용하여, 기름이 필요없고, 운송 액체에 오염이 없으며, 기름 주입과 배수도 필요하지 않습니다.
(5) 모터와 펌프가 동축 통합되어 있기 때문에 공간 절약, 가벼운 무게, 컴팩트 디자인, 유지 및 해체가 쉽습니다.
(6) 엔진은 물 냉각 또는 자연 냉각을 채택하고, 팬이 없습니다. 따라서 실행 진동이 적고 소음이 적습니다.
보호 된 펌프 사용 주의 사항:
1정상 작동 중, 출구 밸브는 단단히 닫혀서는 안되며 펌프의 공기 막힘을 방지하기 위해 약간 열려 있어야합니다.
2그것은 엄격히 액체 없이 작동하거나 1 분 이상 모터와 베어링에 손상을 방지하기 위해 금지되어 있습니다.
3역동 작동이 굴레의 비정상적인 마모를 일으킬 수 있기 때문에 1 분 이상 역동으로 실행하는 것은 엄격히 금지됩니다.
4부각 상태에서 작동하는 것은 엄격히 금지되어 있습니다. 그렇지 않으면 베어링의 조기 마모를 일으킬 수 있습니다.
매개 변수
| 이름 | 유형 | 흐름 | 머리 | 작동 온도 | 전력 | 비스코시티 | 압력 | 참고 사항 |
| LR 수직 역순환 캔 모터 펌프 | LR 수직 역순환형 | 300m3/h | 110m | + 120°C | 110kW | 100mm/s | 2.5MPa |
LNG 액화 천연가스, LPG 액화 석유가스를 운송하는 데 사용되는 역순환 방식 |
모델 설명
소재
| 코드 | 4 | 5 | 6 | 7 | |
| 습한 부분 | 304 | 304L | 316 | 316L | |
| 가스켓 | 펌프 | 높은 온도 | 그래피트 롤링 | ||
| 표준 | PTFE | ||||
| 모터 | PTFE | ||||
| 할 수 있어요 | 하스텔로이 합금 -C | 하스텔로이 합금 -C | |||
| 셰프트 | 304/301 | 304L | 316 | 316L | |
| 셰프트 수갑, 추진 고리 | 스텔라이트 | ||||
| SSiC | |||||
| 류류 | 그라피트 침착된 푸란 樹脂, SSiC | ||||
부면 도면
모델
|
- 아니 |
펌프 모델 |
속도 | 전력 (KW) | |||
| n=2900r/min | 介质密度 (중심 밀도 (g/cm)) | |||||
| 흐름 m3/h | 머리 m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- 아니 |
펌프 모델 |
속도 | 전력 (Kw) | |||
| n=2900r/min | (중심 밀도 ((g/cm)3) | |||||
| 흐름 m3/h | 머리 m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
화학, 의약품, 새로운 에너지, 전자 알루미늄 필름 및 기타 산업의 10,000+ 이상의 고객이 RICITE 제품을 선택했습니다. (마그네틱 드라이브 펌프, 화학 캔 모터 펌프,대막 펌프, 기계적 밀폐 원심 펌프 등), 그리고 Ricite (Zhejiang) Science & Technology Co., Ltd는 여러 산업 기술 표준 및 사양 편집에 참여했습니다.그리고 하이테크의 영예를 안았습니다., 에너지 절감 제품 및 다른 많은 특허. 리사이트 (제지안) 과학 & 기술 Co., Ltd는 누출 없는 펌프 제조에 최선을 다하고,그리고 자기동력 펌프를 개발하는 목표를 준수, 화학 용량 모터 펌프 및 기타 펌프, 기술 혁신을 추구하고 고객에게 신뢰할 수 있고 비용 효율이 높고 에너지 절감 펌프 및 서비스를 제공합니다.
