캐드모타폰프 과중한 업무
| Place of Origin: | China |
| 브랜드 이름: | RICITE |
| Model Number: | BA |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 sets per day |
|
상세 정보 |
|||
| Place of Origin | China | 브랜드 이름 | RICITE |
|---|---|---|---|
| Model Number | BA | 제품 이름: | BA 시리즈 캐드모타폰프 |
| 색상: | 주문 제작된 빨간, 청색 | 흐름: | 1000m3/h |
| 승강장: | 190m | 온도: | ~+120C |
| 힘: | 160kW | 매끄러움: | 100 밀리미터 / Ｓ |
| 압력: | 2.5MPa | 적용: | 전기 도금한 제약적인 화학적인 석유 |
| 강조하다: | CMP 캐드모타폰프,과중한 업무 캐드모타폰프,캐드모타폰프 과중한 업무 |
||
제품 설명

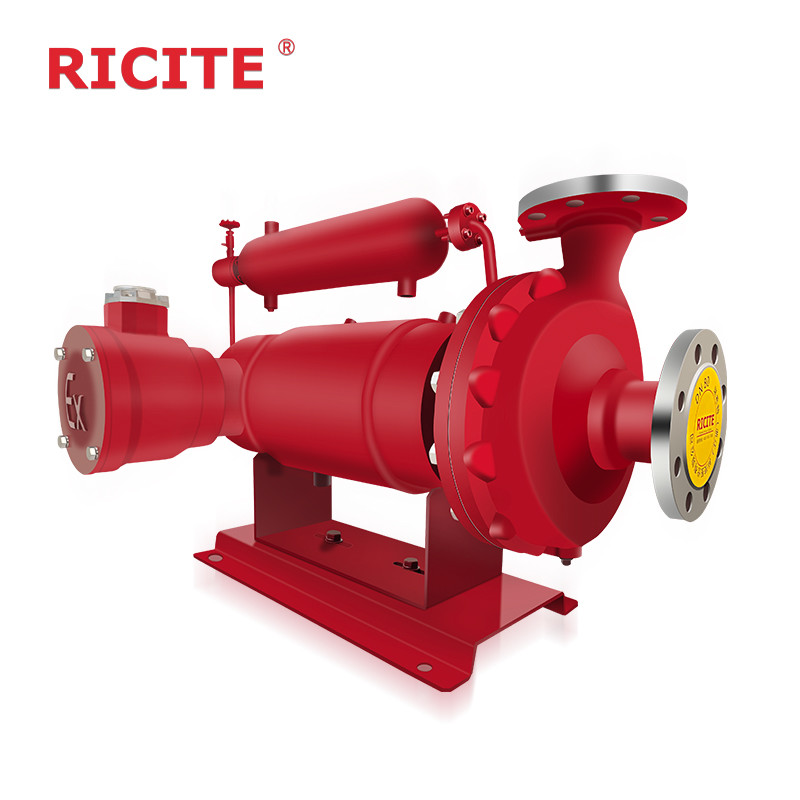

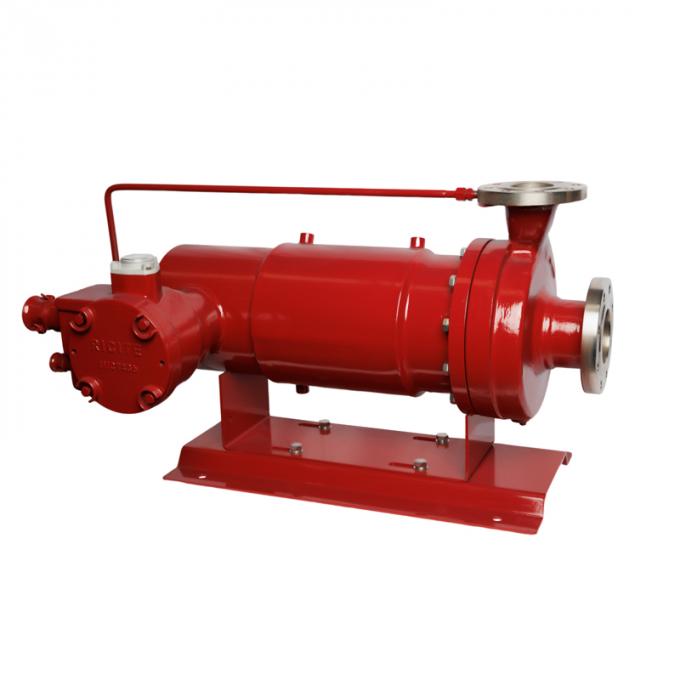

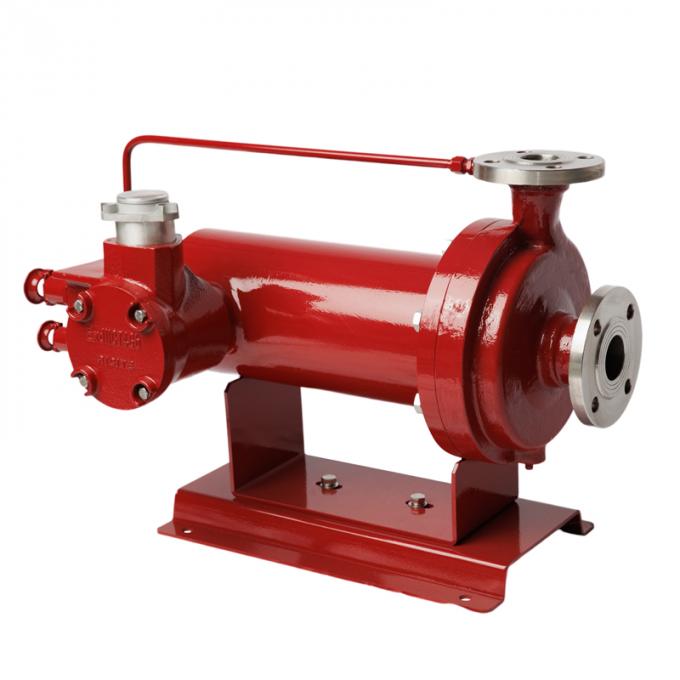

BA 시리즈 캔형 모터 펌프
설명
기본형 (표준형)
전달 매체의 온도는 120 °C를 초과하지 않으며 머리는 100m를 초과하지 않습니다. 다른 종류의 캔 펌프는 기본 유형의 변형 및 개선입니다.죽은 순환과 역순환을 포함하여이 유형의 캔 펌프는 기본 유형에 비해 베어링 윤활, 냉각 및 모터 냉각을 위해 액체 흐름의 반대 방향으로 있습니다.
일반 원심 펌프의 드라이브는 펌프의 펄러 샤프트와 결합을 통해 전기 샤프트를 연결하기 때문에 펄러와 전기 모터가 함께 회전하고 작동.그러나 캔 모터 펌프는 봉쇄되지 않은 펌프이며 펌프와 구동 모터는 펌프 매개체로 가득 찬 압력 용기에 봉쇄됩니다.
이 압력 용기에는 정적 밀폐만 있고 회전 자기장을 공급하고 로터를 구동하기 위해 와이어 그룹이 장착되어 있습니다.이 구조는 전통적인 원심 펌프가 가지고 있는 회전 샤프트 밀폐 장치를 제거, 그래서 완전히 누출 없는 작동을 달성 할 수 있습니다.
그것은 국제 표준 디자인을 채택하고, 최대 작동 흐름은 1200m3 / h, 최대 머리 600m, 온도 범위는 -120-350 ° C이며, 시스템 설계의 최대 압력은 20MPa입니다.
장점
(1) 긴 서비스 수명, 높은 서비스 수명을 얻기 위해 실리콘 카바이드 베어링과 결합 된 자동 수압 추진 균형 시스템;
(2) 고효율, 최적화된 모터 설계 및 고효율 수압 연구, 우수한 에너지 효율을 달성;
(3) 높은 신뢰성, 첨단 처리 기술, 첨단 CNC 장비 및 완벽한 테스트로 제품의 성능의 안정성을 보장합니다.
(4) 온라인 모니터링 및 자동 제어 실현을 위해 베어링 마모를 모니터링;
(5) 사고 상황에서도 환경에 대한 안전을 보장하기 위한 2차 밀폐.
캔 모터 펌프를 선택할 때 주의 사항: 일반적으로 보호 된 펌프는 모터를 냉각하기 위해 전달 된 액체의 일부를 사용하며 반지 간격은 매우 작습니다.따라서 전달되는 액체는 깨끗해야 합니다.다양한 액체 혼합물을 운반하기 위해, 만약 그 혼합물들이 침착, 코킹 또는 젤라틴성 물질을 생성한다면, 보호된 펌프 (유료가 아닌 종류) 를 선택하면 보호 격차를 차단할 수 있다.펌프의 냉각 및 윤활에 영향을 미칩니다., 그리고 그래피트 베어링과 모터가 태울 수 있습니다. 방패 펌프는 일반적으로 순환 냉각 파이프를 가지고 있습니다. 주변 온도가 펌프 액체의 동점보다 낮을 때,그것은 편리한 펌프 시작을 보장하기 위해 함께 파이프와 같은 얼음 방지 조치를 사용하는 것이 좋습니다.또한 보호 된 펌프를 시작 할 때 출구 및 입구 밸브의 열 순서를 엄격히 준수해야합니다. 펌프를 중지 할 때 출구 밸브를 먼저 꺼야합니다.펌프가 작동을 멈추면즉, 보호 된 펌프 사용은 완전히 누출이 없으므로 환경 오염과 물질 손실을 효과적으로 피합니다.선택이 정확하고 작동 조건의 이상적인 변화가 없는 한, 정상 작동 하에서 유지 보수 작업 부하가 거의 없습니다. 방패 펌프는 타오르는, 폭발성, 부식성 및 귀한 액체를 운송하는 이상적인 펌프입니다.
특징
캔 모터 펌프는 캔 모터와 펌프로 구성되어 있으며, 스테이터의 내부 표면과 로터의 외부 표면은 얇은 벽이 있는 비자기성 부식 저항 금속으로 덮여 있습니다.그래서 스테터 롤링, 로터 코어는 완전히 분리되어 있기 때문에 운송 액체에 의해 침식되지 않습니다. 또한 릴러는 로터의 샤프트 연장점에 직접 설치됩니다.로터 전체는 운송 액체에 침몰, 회전 부품이 외부로 확장되지 않습니다, 누출이 없는 구조이기 때문에 다음과 같은 장점이 있습니다.
(1) 누출이 없으므로 독성, 폭발성, 불화성, 정제, 부식성 액체를 운송하기에 적합합니다.
(2) 완전 밀폐, 그것은 산화되기 쉬운 액체를 운송하기에 적합합니다.
(3) 기계적 인 밀폐가 없으므로 고 시스템 압력 액체, 고 녹기점 액체, 고 온도 액체 및 저 온도 액체를 운송하기에 적합합니다.
(4) 윤활제로 매개체를 사용하여, 기름이 필요없고, 운송 액체에 오염이 없으며, 기름 주입과 배수도 필요하지 않습니다.
(5) 모터와 펌프가 동축 통합되어 있기 때문에 공간 절약, 가벼운 무게, 컴팩트 디자인, 유지 및 해체가 쉽습니다.
(6) 엔진은 물 냉각 또는 자연 냉각을 채택하고, 팬이 없습니다. 따라서 실행 진동이 적고 소음이 적습니다.
매개 변수
|
이름 |
유형 | 흐름 | 머리 | 작동 온도 | 전력 | 비스코시티 | 압력 | 참고 사항 |
|
표준 캔 모터 펌프
|
표준 (BA 시리즈) | 1000m3/h | 190m | + 120°C | 160kW | 100mm/s | 2.5MPa | 평균 온도는120°C |
모델 설명
소재
| 코드 | 4 | 5 | 6 | 7 | |
| 습한 부분 | 304 | 304L | 316 | 316L | |
| 가스켓 | 펌프 | 높은 온도 | 그래피트 롤링 | ||
| 표준 | PTFE | ||||
| 모터 | PTFE | ||||
| 할 수 있어요 | 하스텔로이 합금 -C | 하스텔로이 합금 -C | |||
| 셰프트 | 304/301 | 304L | 316 | 316L | |
| 셰프트 수갑, 추진 고리 | 스텔라이트 | ||||
| SSiC | |||||
| 류류 | 그라피트 침착된 푸란 樹脂, SSiC | ||||
부면 도면
모델
|
- 아니 |
펌프 모델 |
속도 | 전력 (KW) | |||
| n=2900r/min | 介质密度 (중심 밀도 (g/cm)) | |||||
| 흐름 m3/h | 머리 m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- 아니 |
펌프 모델 |
속도 | 전력 (Kw) | |||
| n=2900r/min | (중심 밀도 ((g/cm)3) | |||||
| 흐름 m3/h | 머리 m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
화학, 의약품, 새로운 에너지, 전자 알루미늄 필름 및 기타 산업의 10,000+ 이상의 고객이 RICITE 제품을 선택했습니다. (마그네틱 드라이브 펌프, 화학 캔 모터 펌프,대막 펌프, 기계적 밀폐 원심 펌프 등), 그리고 Ricite (Zhejiang) Science & Technology Co., Ltd는 여러 산업 기술 표준 및 사양 편집에 참여했습니다.그리고 하이테크의 영예를 안았습니다., 에너지 절감 제품 및 다른 많은 특허. 리사이트 (제지안) 과학 & 기술 Co., Ltd는 누출 없는 펌프 제조에 최선을 다하고,그리고 자기동력 펌프를 개발하는 목표를 준수, 화학 용량 모터 펌프 및 기타 펌프, 기술 혁신을 추구하고 고객에게 신뢰할 수 있고 비용 효율이 높고 에너지 절감 펌프 및 서비스를 제공합니다.
웹사이트: www.ricitepump.com
