열유용 고열 내성 캔 모터 펌프
| 원래 장소: | 중국 |
| 브랜드 이름: | RICITE |
| 모델 번호: | SH |
| 최소 주문 수량: | 1개 세트 |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 5-8 작업 데이 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 일 당 50개 세트 |
|
상세 정보 |
|||
| 원래 장소 | 중국 | 브랜드 이름 | RICITE |
|---|---|---|---|
| 모델 번호 | SH | 제품 이름: | SH 시리즈 울트라 히트 저항하는 캐드모타폰프 |
| 색상: | 주문 제작된 빨간, 청색 | 흐름: | 300m3/h |
| 승강기: | 200m | 온도: | ~+350C |
| 힘: | 132 kw | 매끄러움: | 100 밀리미터 / Ｓ |
| 압력: | 2.5MPa | 적용: | 전기 도금한 제약적인 화학적인 석유 |
| 강조하다: | 봉합되지 않은 캔드 펌프 300m3/H,132kW 봉합되지 않은 캔드 펌프,132kW 봉합되지 않은 펌프 |
||
제품 설명

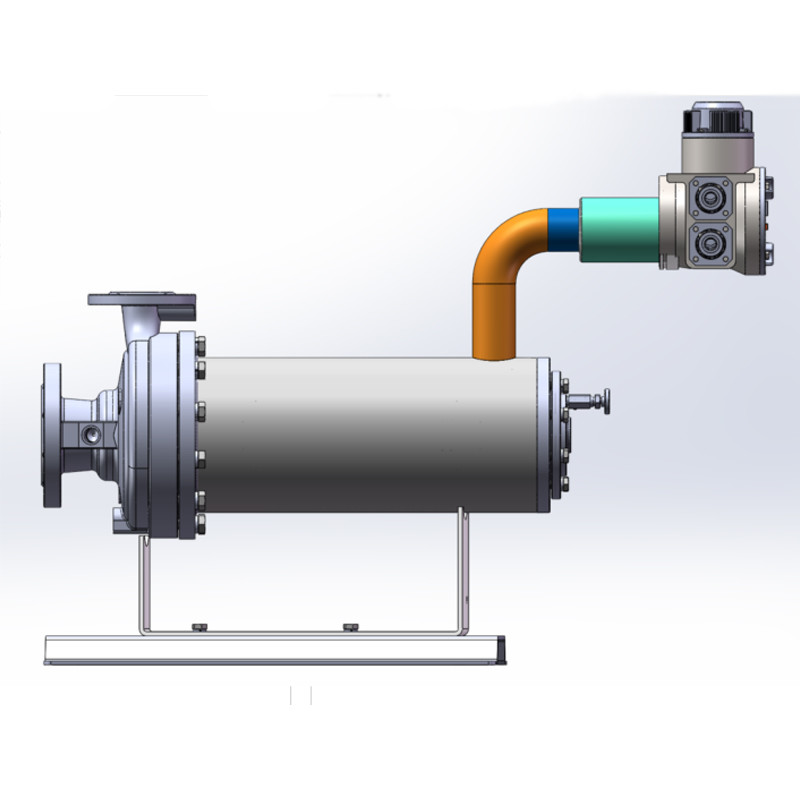

SH 시리즈 초고온 내성 캔 모터 펌프
설명
슈퍼 열 저항 시리즈 캔 모터 펌프 350 수송 할 수 있습니다°C냉각수가 필요없이 고온 액체, 그리고 열 손실 없이 고온 액체를 위한 보호된 전기 펌프입니다.무기 단열 시스템과 함께 초열 저항성 보호형 전기 펌프모터 냉각 물의 부재에서 350C까지 온도를 가진 고온 액체를 운반 할 수 있으며 시스템 내 열 손실을 크게 줄일 수 있습니다.그리고 모터의 열 손실을 난방원으로 사용할 수 있습니다., 따라서 높은 효율과 에너지 절약의 특성을 가지고 있습니다. 냉각에 고온 컨베이어 유체를 사용하기 때문에,모터의 열 저항 온도는 컨베이어 액체의 온도 상승과 모터 온도의 합입니다.. 열 저항 수명 테스트 후 그것은 그것의 열 저항 온도가 400까지 도달 할 수 있다는 것을 확인°C
SH 캔 모터 펌프 국제 표준 디자인을 채택, 최대 작동 흐름은 1200m3/h, 최대 머리 600m, 온도 범위는 -120-350 °C,그리고 시스템 설계의 최대 압력은 20MPa입니다..
장점
(1) 긴 서비스 수명, 높은 서비스 수명을 얻기 위해 실리콘 카바이드 베어링과 결합 된 자동 수압 추진 균형 시스템;
(2) 고효율, 최적화된 모터 설계 및 고효율 수압 연구, 우수한 에너지 효율을 달성;
(3) 높은 신뢰성, 첨단 처리 기술, 첨단 CNC 장비 및 완벽한 테스트로 제품의 성능의 안정성을 보장합니다.
(4) 온라인 모니터링 및 자동 제어 실현을 위해 베어링 마모를 모니터링;
(5) 사고 상황에서도 환경에 대한 안전을 보장하기 위한 2차 밀폐.
슈퍼 열에 저항하는 보호 된 전기 펌프는 다음과 같은 용도로 가장 적합합니다.
고온 액체 펌프
오랫동안, 고온 액체를 운송하기 위해, 고온 분리형 (B형) 전기 펌프가 물로 냉각되었습니다.초열에 저항하는 보호된 전기 펌프는 다음과 같은 장점을 가지고 있습니다..
1. 그것은 열 손실을 줄일 수 있으며 손실 된 모터를 난방원으로 변환하여 에너지를 크게 절약 할 수 있습니다. 2. 냉각 물의 필요성이 없으며 운영 비용을 줄일 수 있습니다.고 녹는 지점 액체에 대한 유지 보수 용이
높은 녹는점 액체형 (K형) 전기 펌프는 항상 사용되어 왔으며, 액체 수용 부분의 온도를 액체의 녹는점 이상으로 유지하여
모터 코일은 열에 저항하는 온도를 초과하고 작동을 시작하면 재킷을 "열화"에서 "냉각"으로 전환해야합니다. 따라서이 유형의 펌프에 비해고품질 열 펌프는 다음과 같은 장점을 가지고 있습니다.
1. 운영 후, 작업을 전환 할 필요가 없습니다, 그리고 작업은 간단합니다
2간단한 구조입니다.
3냉각수를 쓸 필요가 없습니다.
다른 것
1TRG 미터를 장착하면 외부에서 운영 상태를 모니터링 할 수 있으며 신뢰성이 입증되었습니다.
2보호 된 전기 펌프의 장점을 완전히 활용하십시오.
3일반 보호 된 전기 펌프와 상호 교환 가능성으로 인해 다양한 모델을 효율적으로 제공 할 수 있습니다.
특징
캔 모터 펌프는 캔 모터와 펌프로 구성되어 있으며, 스테이터의 내부 표면과 로터의 외부 표면은 얇은 벽이 있는 비자기성 부식 저항 금속으로 덮여 있습니다.그래서 스테터 롤링, 로터 코어는 완전히 분리되어 있기 때문에 운송 액체에 의해 침식되지 않습니다. 또한 릴러는 로터의 샤프트 연장점에 직접 설치됩니다.로터 전체는 운송 액체에 침몰, 회전 부품이 외부로 확장되지 않습니다, 누출이 없는 구조이기 때문에 다음과 같은 장점이 있습니다.
(1) 누출이 없으므로 독성, 폭발성, 불화성, 정제, 부식성 액체를 운송하기에 적합합니다.
(2) 완전 밀폐, 그것은 산화되기 쉬운 액체를 운송하기에 적합합니다.
(3) 기계적 인 밀폐가 없으므로 고 시스템 압력 액체, 고 녹기점 액체, 고 온도 액체 및 저 온도 액체를 운송하기에 적합합니다.
(4) 윤활제로 매개체를 사용하여, 기름이 필요없고, 운송 액체에 오염이 없으며, 기름 주입과 배수도 필요하지 않습니다.
(5) 모터와 펌프가 동축 통합되어 있기 때문에 공간 절약, 가벼운 무게, 컴팩트 디자인, 유지 및 해체가 쉽습니다.
(6) 엔진은 물 냉각 또는 자연 냉각을 채택하고, 팬이 없습니다. 따라서 실행 진동이 적고 소음이 적습니다.
보호 된 펌프 를 선택 할 때 주의 사항: 일반적으로 보호 된 펌프는 전달 된 액체의 일부를 모터 를 냉각 시키기 위해 사용 하며, 반지 모양 의 틈 은 매우 작기 때문에 전달 된 액체는 깨끗 해야 한다.각종 액체 혼합물을 운반하기 위해, precipitation, coke, 또는 젤레 같은 물질을 생성하는 경우, 보호 된 펌프 (유류가 아닌 유형) 를 선택하면 보호 격차를 막고 펌프의 냉각 및 윤활에 영향을 줄 수 있습니다.그리고 그래피트 베어링과 모터가 타버릴 수 있습니다.보호 된 펌프는 일반적으로 순환 냉각 파이프가 있습니다. 주변 온도가 펌프 액체의 동점보다 낮을 때,그것은 편리한 펌프 시작을 보장하기 위해 함께 파이프와 같은 얼음 방지 조치를 사용하는 것이 좋습니다.또한 보호 된 펌프를 시작 할 때 출구 및 입구 밸브의 열 순서를 엄격히 준수해야합니다. 펌프를 중지 할 때 출구 밸브를 먼저 꺼야합니다.펌프가 작동을 멈추면즉, 보호 된 펌프 사용은 완전히 누출이 없으므로 환경 오염과 물질 손실을 효과적으로 피합니다.선택이 정확하고 작동 조건의 이상적인 변화가 없는 한, 정상 작동 하에서 유지 보수 작업 부하가 거의 없습니다. 방패 펌프는 타오르는, 폭발성, 부식성 및 귀한 액체를 운송하는 이상적인 펌프입니다.
매개 변수
| 이름 | 유형 | 흐름 | 머리 | 작동 온도 | 전력 | 비스코시티 | 압력 | 참고 사항 |
| SH 초열 내성 캔 모터 펌프 | SH 초열 저항형 | 300m3/h | 200m | +350°C | 132kW | 100mm/s | 2.5MPa | 초열 저항 매체에 적합합니다. |
모델 설명
소재
| 코드 | 4 | 5 | 6 | 7 | |
| 습한 부분 | 304 | 304L | 316 | 316L | |
| 가스켓 | 펌프 | 높은 온도 | 그래피트 롤링 | ||
| 표준 | PTFE | ||||
| 모터 | PTFE | ||||
| 할 수 있어요 | 하스텔로이 합금 -C | 하스텔로이 합금 -C | |||
| 셰프트 | 304/301 | 304L | 316 | 316L | |
| 셰프트 수갑, 추진 고리 | 스텔라이트 | ||||
| SSiC | |||||
| 류류 | 그라피트 침착된 푸란 樹脂, SSiC | ||||
부면 도면
모델
|
- 아니 |
펌프 모델 |
속도 | 전력 (KW) | |||
| n=2900r/min | 介质密度 (중심 밀도 (g/cm)) | |||||
| 흐름 m3/h | 머리 m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- 아니 |
펌프 모델 |
속도 | 전력 (Kw) | |||
| n=2900r/min | (중심 밀도 ((g/cm)3) | |||||
| 흐름 m3/h | 머리 m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
화학, 의약품, 새로운 에너지, 전자 알루미늄 필름 및 기타 산업의 10,000+ 이상의 고객이 RICITE 제품을 선택했습니다. (마그네틱 드라이브 펌프, 화학 캔 모터 펌프,대막 펌프, 기계적 밀폐 원심 펌프 등), 그리고 Ricite (Zhejiang) Science & Technology Co., Ltd는 여러 산업 기술 표준 및 사양 편집에 참여했습니다.그리고 하이테크의 영예를 안았습니다., 에너지 절감 제품 및 다른 많은 특허. 리사이트 (제지안) 과학 & 기술 Co., Ltd는 누출 없는 펌프 제조에 최선을 다하고,그리고 자기동력 펌프를 개발하는 목표를 준수, 화학 용량 모터 펌프 및 기타 펌프, 기술 혁신을 추구하고 고객에게 신뢰할 수 있고 비용 효율이 높고 에너지 절감 펌프 및 서비스를 제공합니다.
