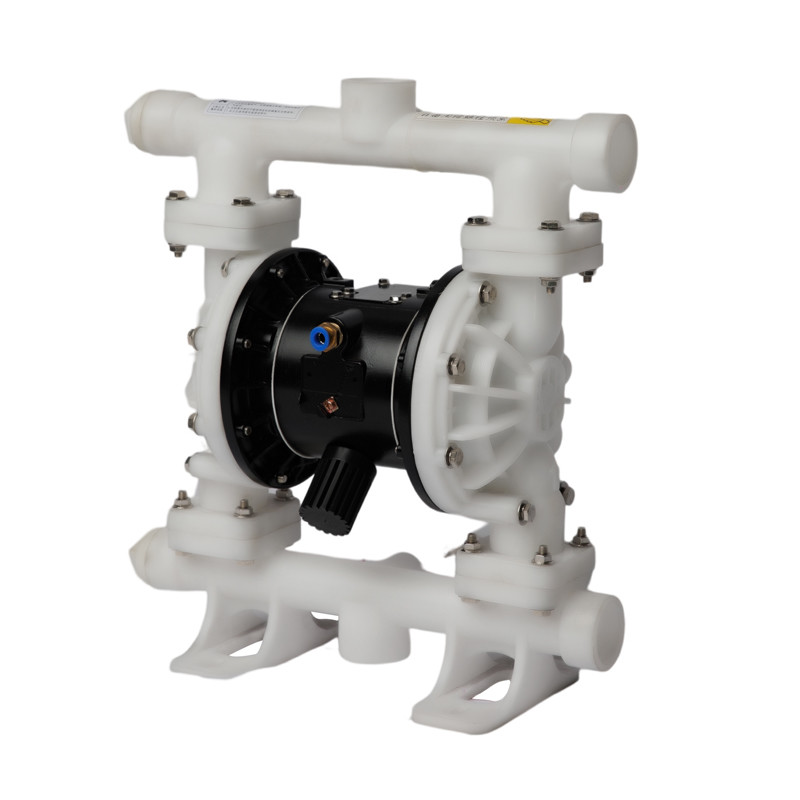

PVDF Pneumatic 대막 펌프
| 원래 장소: | 중국 |
| 브랜드 이름: | RICITE |
| 모델 번호: | QBY3-S / QBY3-F |
| 최소 주문 수량: | 1개 세트 |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 5-8 작업 데이 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 일 당 50개 세트 |
|
상세 정보 |
|||
제품 설명
QBY3 PP/PVDF 공기 대막 펌프
설명
공기 대막 펌프는 압축 공기를 전력원으로 사용하는 새로운 유형의 전달 기계입니다. 다양한 부식성 액체, 입자가있는 액체, 고 점도, 휘발성, 불화성,고독성 액체, 그것은 펌프와 완전히 흡수 될 수 있습니다.
기압 대막 펌프에는 공학 플라스틱, 알루미늄 합금, 스테인레스 스틸 및 철강 등 4 가지 유형의 재료가 있습니다. 기압 대막 펌프는 니트릴 고무, 네오프렌,플루오라우머, polytetrafluoroethylene, polytetrafluoroethylene 등 다양한 액체 매체에 따라 다양한 사용자의 요구를 충족시킵니다.그것은 여러 특별한 경우에 설치되어 전통적인 펌프에 의해 펌프 될 수 없는 다양한 미디어를 펌프, 만족스러운 결과를 얻었습니다.
The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluid펌프의 두 대칭 작업 챔버에 각각 탄력적 인 대막이 장착되어 있습니다. 연결 막대는 두 대막을 하나의 몸으로 연결합니다.그리고 압축 공기는 두 작업 챔버에 대막을 밀어 펌프의 입구 관절에서 분배 밸브에 입력, 연결 막대기로 연결 된 두 개의 대막을 동시적으로 움직이게합니다. 동시에 다른 작업 챔버의 가스는 대막 뒤에 있는 펌프에서 배출됩니다.공기 대막 펌프는 두 가지 주요 부분으로 구성됩니다.: 공기 흐름 구조와 액체 흐름 구조, 양쪽의 두 개의 대막에 의해 완전히 격리됩니다.
공기의 공급 압력은 단지 2kg/cm2 이상일 필요가 있습니다.밸브 챔버의 고압 가스는 연결 막대 셰프트를 공기 흐름 가이드 시스템을 통해 앞뒤로 이동하도록 유도합니다.동시에, 소비 된 저압 가스는 배기가스 포트를 통해 빠르게 방출됩니다. 양쪽의 고압과 저압 가스의 교대 작용으로,연결 막대기 샤프트는 왼쪽과 오른쪽으로 이동하기 위해 양쪽의 대막을 구동, 양쪽의 볼륨 챔버의 공기 압력의 교대 변화를 유발하여 지속적인 흡수 및 액체의 배출을 달성합니다.
특징
1, 공기를 전력으로 사용하기 때문에, 운석은 역압의 변화 (출구 저항) 에 따라 적극적으로 조정되며 중~고위 점도 유체에 적합합니다.원심 분기 펌프의 작동점은 수평으로 설정됩니다조금 더 높은 점착도를 가진 유체에 사용되면 일치하는 감소기 또는 주파수 변환기가 필요합니다. 이는 비용을 크게 증가시킬 것입니다.
2, 연화성 및 폭발성 환경에서, 공기 펌프는 연료 운송과 같이 신뢰성 있고 저렴한 비용입니다. 왜냐하면 그들은 장소를 통과하고 땅이 된 후에 불꽃을 생성하지 않기 때문입니다.둘째,, 작동 중에 열이 없으며 기계는 과열되지 않습니다. 셋째, 대막 펌프에 의해 액체의 작은 조화로 인해 액체는 과열되지 않습니다.
3건설 현장의 불리한 위치, 건설 현장 및 산업 및 광산 현장에서 폐수 배출과 같은전기 펌프는 높은 부하 상태이며 모터는 많은 불순물 때문에 열을 받기 쉽다., 무질서한 구성, 하수에서 파이프 라인의 쉬운 막힘. Pneumatic 대막 펌프는 입자를 통과 할 수 있으며 흐름은 조절됩니다.
응용 프로그램
석유, 화학, 식품, 제약, 전자, 세라믹, 섬유, 양조, 펄프 및 기타 산업에서 널리 사용됩니다.
모델 코딩
M소재
습한 부분
|
주름/철 |
알루미늄 |
스테인리스 스틸 304 |
스테인리스 스틸 316L |
PP PP |
PVDF |
유연화염분질로 덮인 |
| G | L | P | Q | S | F | H |
디아프라그마 재료
| NBR | CR | EPDM | PVDF | PTFE | CO | 산토프렌 |
| B | D | E | V | F | M | A |
공 재료
| NBR | CR | EPDM | PVDF | PTFE | 스테인리스 스틸 304 | 산토프렌 |
| B | D | E | V | F | P | A |
공 좌석 재료
| NBR | CR | PVDF | PTFE | 스테인리스 스틸 304 | PP | 산토프렌 |
| B | D | V | F | P | S | A |
모델
| 이름 | 유형 | 흐름 | 압력 | 흡수 높이 | 고체 | 공기 입구 | 액체 입구 | 주요 자료 |
|
PP/PVDF 대막 펌프 |
QBY3-20 QBY3-25 |
15gpm ((57lpm),3.4m3/h) | 100psi ((0.7MPa,7bar) | 0-2.5m | 2.5mm | Rc1/4" | Rp3/4"Rp1" | PP/PVDF |
| QBY3-32 QBY3-40 |
40gpm ((151lpm,9m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 3.2mm | Rc1/2" | Rp1-1/4"RP1-1/2" | ||
| QBY3-50 QBY3-65 |
100gpm ((378.5lpm,22m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 4.8mm | Rc1/2" | Rp2Rp2-1/2" | ||
| QBY3-125 | 275gpm ((1041lpm,62m3/h) | 120psi ((0.84MPa),8.4bar) | 0-3m | 9.4mm | Rc3/4" | DN125 PN10 | PP | |
|
알루미늄 대막 펌프 |
QBY3-20 QBY3-25 |
15gpm ((57lpm),3.4m3/h) | 100psi ((0.7MPa,7bar) | 0-5.48m | 2.5mm | Rc1/4" | Rp3/4"Rpl" | 알루미늄 |
| QBY3-32 QBY3-40 |
40gpm ((151lpm,9m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 3.2mm | Rc1/2" | Rp1-1/4"RP1-1/2" | ||
| QBY3-50 QBY3-65 |
100gpm ((378.5lpm,22m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 4.8mm | Rc1/2" | Rp2Rp2-1/2" | ||
| QBY3-80 QBY3-100 |
150gpm ((568lpm,34m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 6.3mm | Rc1/2" | Rp3"Rp4" | ||
| QBY3-125 | 275gpm ((1041lpm,62m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 9.4mm | Rc3/4" | DN125 PN10 | ||
|
스테인리스 스틸/鋳鉄 펌프 |
QBY3-20 QBY3-25 |
15gpm ((57lpm),3.4m3/h) | 100psi ((0.7MPa,7bar) | 0-5.48m | 2.5mm | Rc1/4" | Rp3/4"Rpl" | 스테인리스 스틸/鋳鉄 |
| QBY3-32 QBY3-40 |
40gpm ((151lpm,9m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 3.2mm | Rc1/2" | Rp1-1/4"RP1-1/2" | ||
| QBY3-50 QBY3-65 |
100gpm ((378.5lpm,22m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 4.8mm | Rc1/2" | Rp2Rp2-1/2" | ||
| QBY3-80 QBY3-100 |
150gpm ((568lpm,34m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 6.3mm | Rc1/2" | Rp3"Rp4" | ||
| QBY3-125 | 275gpm ((1041lpm,62m3/h) | 120psi ((0.84MPa),8.4bar) | 0-5.48m | 9.4mm | Rc3/4" | DN125 PN10 |
P법제소송
화학, 의약품, 새로운 에너지, 전자 알루미늄 필름 및 기타 산업의 10,000+ 이상의 고객이 RICITE 제품을 선택했습니다. (마그네틱 드라이브 펌프, 화학 캔 모터 펌프,대막 펌프, 기계적 밀폐 원심 펌프 등), 그리고 Ricite (Zhejiang) Science & Technology Co., Ltd는 여러 산업 기술 표준 및 사양 편집에 참여했습니다.그리고 하이테크의 영예를 안았습니다., 에너지 절감 제품 및 다른 많은 특허. 리사이트 (제지안) 과학 & 기술 Co., Ltd는 누출 없는 펌프 제조에 최선을 다하고,그리고 자기동력 펌프를 개발하는 목표를 준수, 화학 용량 모터 펌프 및 기타 펌프, 기술 혁신을 추구하고 고객에게 신뢰할 수 있고 비용 효율이 높고 에너지 절감 펌프 및 서비스를 제공합니다.
